Remplacement Carte mère why! W253EU (Français)

Eteindre l'ordinateur

Il est important de commencer par retirer la batterie avant toute intervention

Pousser les loquets vers leur position "déverrouillé".

A l'aide du tournevis Philips #1, dévisser les 5 vis de fixation du capot.

Glisser de quelques millimètres un tournevis dans la fente pour pouvoir saisir le capot avec les doigts.

Soulever délicatement le capot.

Attention! Débrancher le câble du ventilateur pour pouvoir retirer entièrement le capot (voir étape suivante).

Le ventilateur étant fixé sous le capot, il faut débrancher son câble d'alimentation avant de pouvoir entièrement retirer le capot.

A l'aide du tournevis Phillips #1, dévissez la vis qui fixe le lecteur/enregistreur de CD/DVD.

Retirez délicatement le lecteur/graveur CD/DVD de son logement.

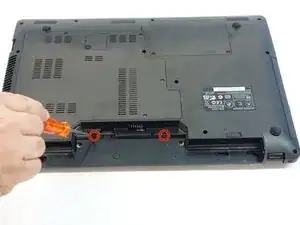

A l'aide du tournevis Phillips #1, dévissez les deux vis qui se trouvent dans le logement de la batterie (accumulateur) de l'ordinateur. Elles fixent par derrière le cache au-dessus du clavier. NB: Elles sont plus courtes que les autres et d'un diamètre inférieur.

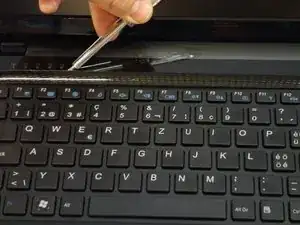

Glissez un tournevis normal dans la fente du cache se situant au-dessus du clavier.

Soulevez le cache (clipsé) avec les précautions d'usage.

A l'aide du tournevis Phillips #1, dévissez les 5 vis qui fixent le clavier dans sa partie supérieure.

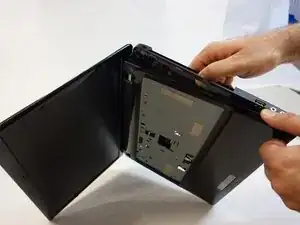

Retournez le clavier en direction de l'écran.

Faites glisser les 2 fermetures blanches a chaque extrémité du connecteur.

Retirez précautionneusement le câble de liaison dans l'axe du connecteur

Retirez le connecteur A.

Retirez le connecteur B.

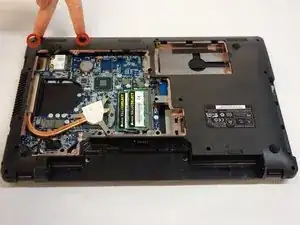

A l'aide du tournevis Phillips #1, retirez les 16 vis qui maintiennent l'ensemble du capot inférieur.

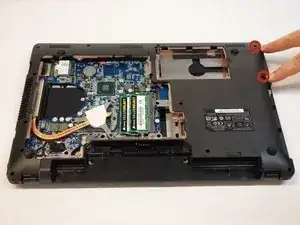

A l'aide du tournevis Phillips #1, retirez les 16 vis qui maintiennent l'ensemble du capot inférieur.

A l'aide du tournevis Phillips #1, retirez les 16 vis qui maintiennent l'ensemble du capot inférieur.

A l'aide du tournevis Phillips #1, retirez les 16 vis qui maintiennent l'ensemble du capot inférieur.

A l'aide du tournevis Phillips #1, retirez l'autre vis située à l'arrière.

Retirez le connecteur du touchpad.

Pour déboîter (déclipser) le cadre du clavier, commencez par le haut de la partie droite (accès visuel aux clips par la baie du lecteur CD/DVD), en glissant un petit tournevis normal ou, mieux, d'un plectre de guitare.

Puis continuez par la partie inférieure droite.

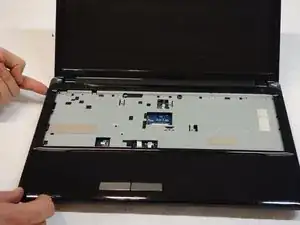

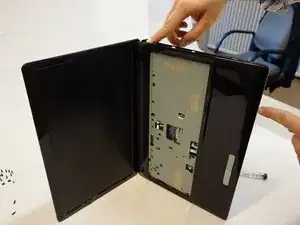

Continuez à désemboîter (déclipser) le cadre du clavier en en faisant le tour (sens des aiguilles de la montre).

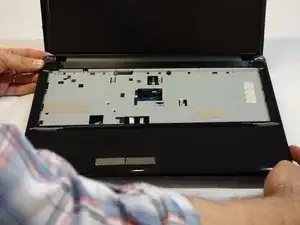

Retirez le cadre du clavier et la carte-mère apparaît

Débranchez le connecteur principal.

Débranchez le petit connecteur au centre de la carte.

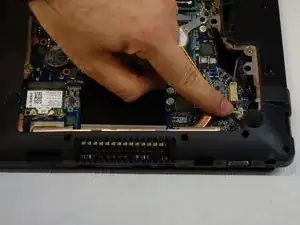

Retournez l'appareil et débranchez le connecteur situé près du processeur (CPU).

Retirez l'autre connecteur, situé juste à côté.

A l'aide du tournevis Philips #1, dévissez les 2 vis de fixation du chipset wi-fi.

Débranchez le connecteur situé à l'arrière.

Débranchez le petit connecteur situé juste à côté du premier.

A l'aide du tournevis Phillips #1, dévissez les 2 vis entourées d'un cercle rouge.

A l'aide du tournevis Phillips #1, dévissez les 10 vis de fixation de la carte mère.

Débranchez le petit connecteur situé à l'avant.

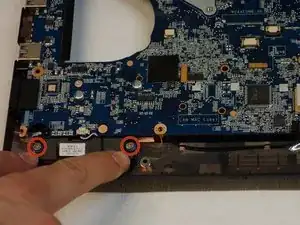

A l'aide du tournevis Phillips #1, dévissez les 2 vis les deux vis situées latéralement et entourées d'un cercle bleu..

Déposez la carte mère.
